CSM10 – Chave Fim de Curso, corpo metálico, proteção IP65, passo contínuo, saída PG13.5

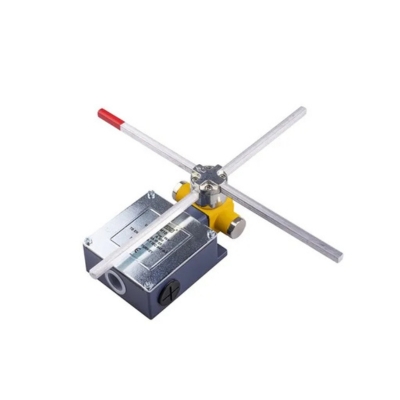

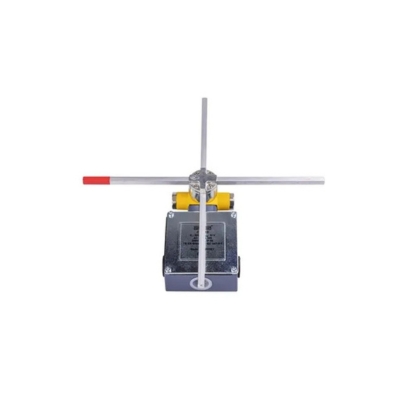

Chave Fim de Curso CSM10

As chaves fins de curso do tipo cruz são uma ferramenta para auxiliar o controle de movimento de máquinas como: pontes rolantes e talhas elétricas. A limitação segura das posições finais no deslocamento de equipamentos pesados de movimentação de carga, é realizada pelas mesmas.

Além da função básica de parada do movimento da máquina para cada direção. Também é possível mudar a velocidade para lenta antes da parada, usando 4 contatos. Além disso, configurações especiais de comutação permitem a exclusão de áreas definidas fora do alcance de deslocamento das máquinas.

• Carcaça e cobertura metálicas;
• Isolamento duplo;
• PG13.5;
• Furos de conexão externa;
• Várias linhas de produtos com alternativas de bloco de contato com alta sensibilidade para todos os tipos de aplicações;
• Bloco de contato substituível.

Especificações Técnicas

Vida útil mecânica : 10.000 operações/min
Vida útil elétrica : 50.000 operações/min
Temperatura de operação : -5/+40 ˚C
Grau de proteção : IP65
Ue de Tensão de Operação : 400 V AC
Ue de Corrente de Operação : 20 A AC
Alcance de uso : AC1-AC21-AC23
Tensão de Isolamento Avaliada : 2500 V AC (for 1 minute)
Resistência do Isolamento : min. 10 MΩ (500 V DC)
Força Dielétrica : 1890 V AC (for 1 minute)
Tensão de Isolamento : 400 V AC
Quebra de Curto Circuito : 6 kA
Norma : IEC 947/EN 60947-3
